　　1、電力負荷的分級及其意義

　　根據國標GB50052-2009《供配電系統設計規范》的要求,電力負荷應根據對供電可靠性的要求及中斷供電時,對人身安全、經濟損失所造成的影響程度進行分級,負荷分級主要是從安全和經濟損失兩個方面來確定,安全包括了人身生命安全和生產過程、生產裝備的安全。為此,國標GB50052-2009將負荷進行如下定義與分級：

　　（1）符合下列情況之一時,應視為一級負荷

　?、僦袛喙╇妼⒃斐扇松韨鰰r(shí)；

　?、谥袛喙╇妼⒃诮?jīng)濟上造成重大損失時；

　?、壑袛喙╇妼⒂绊懼匾秒妴挝坏恼９ぷ鲿r(shí)。

　　一級負荷應由雙重電源供電,即負荷的電源是由兩個電路提供的,這兩個電路就安全供電而言,被認為是互相獨立的,當一路電源發生故障時,另一路電源不應同時受到損壞。

　　在一級負荷中,當中斷供電將造成重大設備損壞或發生中毒、爆炸或火災等情況的負荷,以及特別重要場所的不允許中斷供電的負荷,應視為一級負荷中特別重要的負荷。

　　給一級負荷中特別重要的負荷供電,應符合下列要求：

　　①除應由雙重電源供電外,還應增設應急電源,并嚴禁將其它負荷接入應急供電系統。

　　備用電源與應急電源是兩個完全不同用途的電源。備用電源是當正常電源斷電時,由于非安全原因用來維持電氣裝置或其某些部分正常運行所需的電源；而應急電源,又稱安全設施電源,是用作應急供電系統組成部分的電源。此條是從安全角度考慮,其目的是為了防止其它負荷接入應急供電系統。

　?、谠O(shè)備的供電電源的切換時間,應滿足設備允許中斷供電的要求。

　　（2）符合下列情況之一時,應視為二級負荷

　?、僦袛喙╇妼⒃诮?jīng)濟上造成較大損失時；

　?、谥袛喙╇妼⒂绊戄^重要用電單位的正常工作時。

　　二級負荷的供電系統,宜由兩條線路供電。在負荷較小或地區供電條件困難時,二級負荷可由一路6kV及以上專用的架空線路供電。

　?。?）不屬于一級和二級負荷的,應視為三級負荷

　　通過上述用電負荷分級,可正確地界定不同等級的負荷對供電可靠性的要求,以便恰當?shù)剡x擇符合實際水平的供電方式,提高投資的經濟效益,保護人員的生命安全。有必要強調的是,規范中對特別重要負荷及一、二、三級負荷的供電要求是最低要求,工程設計中,用戶可以根據其本身的特點確定其供電方案。

　　2、數據中心負載的供電分級與UPS配置

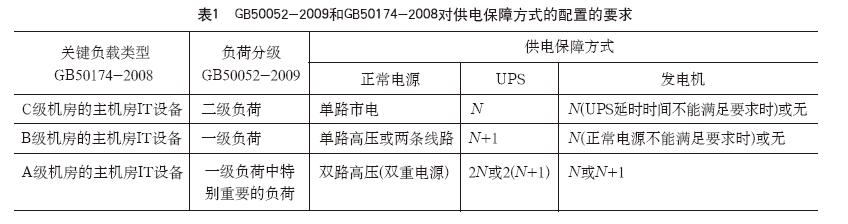

　　數據中心作為現代電力系統的重要而特殊的負荷之一,其供電保障方式的配置必須既符合GB50052-2009的要求,又必須滿足GB50174-2008的定義及條款要求,其對應關系如表1所示。

　　數據中心通過UPS供電的負載一般分為三類：無人區機房的IT設備、有人區機房的IT設備及機房基礎設施設備等。其中：

　?、贌o人區機房的IT設備包括小型機、服務器、存儲、網絡通信和介質存儲等；

　?、谟腥藚^(qū)機房的IT設備包括總控中心機房設備、研發機房設備、測試機房設備及OA系統設備等；

　?、踀PS供電的應急照明系統、消防控制及撤離指示系統、機房空調風機、樓宇監控系統、綜合布線系統等。

　　無人區機房IT設備的UPS供電可參照GB50174-2008的分級標準來配置,有人區和基礎設施區負載的UPS供電通常參照B級或C級來配置。此外,UPS配置還應滿足：

　?、俪鳈C(jī)房外,輔助區、支持區和行政管理區IT設備,宜單獨計算與配置,避免多區域共用一套UPS系統；若不得不共用時,應為非主機房外的設備設獨立回路,并采取完全選擇性保護的措施；

　　②調水泵、空調風扇等非IT設備的UPS,應單獨計算與配置；

　?、巯?、監控、安防等與生命安全相關設備的UPS或EPS,不屬于備用電源范疇,應列入應急電源單獨計算與配置。

　　3、數據中心IT負載的供電特性

　　（1）IT負載的相關供電指標

　　數據中心IT負載具有什么樣的供電特性,這是我們在數據中心UPS備用電源配置時,需要首先考慮的問題。而服務器是數據中心IT負載中占比最大的設備,所以服務器電源的供電特性是整個數據中心供配電系統建設的出發點和歸宿點。

　　與UPS供電系統相關的服務器電源指標主要包括輸入電壓、輸入頻率、輸入電流、輸入功率、輸入功率因數等輸入數據以及輸出功率等。典型的輸入電壓范圍為AC100～240V,輸入頻率范圍為45～65Hz；隨著服務器電源技術的發展以及節能要求的提高,PFC技術（PowerFactorCorrected）越來越廣地被采用,輸入功率因數約為0.9；輸入電流、功率及發熱量視具體服務器而定。

　　在實際計算服務器功率時需要注意的是,服務器電源上標注的,例如INPUT（輸入）：220VAC /4A50Hz,容易讓人誤解為服務器的輸入功率就是220V×4A=880VA,就是該服務器的額定視在功率。需要特別強調的是,INPUT（輸入）中,220V是服務器電源額定輸入電壓,而4A指的是最大額定輸入電流能力,表征服務器電源在最低輸入工作電壓時的最大輸入電流能力。因此,直接用輸入額定電壓×輸入額定最大電流來表征額定輸入功率是不合適的,也是不正確的。

　　正確計算服務器功率的方法應該用INPUT（輸入）功率,例如600W（MAX）,這個參數才是該服務器電源的最大輸入功率,但很遺憾的是,通常服務器廠家不一定將這個參數標識在服務器外殼上,這個參數通常只有在服務器電源銘牌上才能看到。

　　那么,接下來的問題是負載的容量是否直接等同于服務器電源的最大功率?答案依然是否定的。

　　對應服務器有三種工況：

　　①銘牌功率：指的是服務器電源銘牌功率；

　?、谧畲蠊r設置：指的是服務器系統工作在最大用電負荷時的耗電功率；

　　③CPU100%利用率典型工況：CPU工作在100%利用率時的耗電功率。

　　通常服務器最大的功率消耗是銘牌額定值的80%,這是因?yàn)榉?wù)器廠家在選擇電源時,放寬了大約20%的裕量。而CPU的100%利用率典型工況是銘牌額定值的67%。事實上服務器正常工作時的能耗還要小于這個值。因此,在具體的設計工作中,這種裕量和工況差異也建議設計者納入考慮之中。

　　對于不同負載持續率下的額定功率或額定容量,應換算為統一負載持續率下的有功功率,即設備功率Pe。IT設備功率Pe的確定,可詳參ChinaDCC發行的《數據中心供配電系統技術白皮書》第3章“數據中心IT設備電源用電特性”。

　?。?）IT負載電源的工作原理介紹

　　當前IT負載內部的輸入電源模塊基本采用兩種制式,即ATX標準和SSI標準。

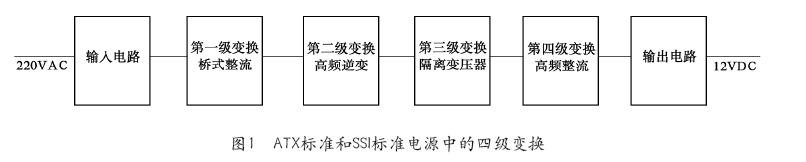

　　無論是ATX電源還是SSI電源,UPS輸出的220V交流電進入IT負載內部后,都必須經四級變換,最后轉換成穩定的12V、5V、3.3V的直流電壓,提供給IT負載內部的CPU、內存、存儲設備、網絡通信芯片等“真正的負載”使用。這四級變換分別為（見圖1）：

　　第一級：橋式整流器,將220V交流電變?yōu)榧s200～300V的直流電；

　　第二級：高頻逆變器,將直流電再轉換成幾十到幾百kHz穩壓的高頻交流電；

　　第三級：高頻隔離變壓器,將高頻交流電降壓并隔離；

　　第四級：高頻整流器,將穩定的高頻交流電轉換成穩定的直流12V（或5V、3.3V）輸出。

　　了解服務器電源的具體工作原理,對于我們后續進行正確的供電系統設計是非常必要的。

　　4、結束語

　　數據中心作為現代電力系統的重要而特殊的負荷之一,其供電保障方式的配置必須既符合GB50052-2009的要求,又必須滿足GB50174-2008的定義及條款要求。在數據中心UPS備用電源配置時,需要首先考慮數據中心IT負載供電特性。而服務器是數據中心IT負載中占比最大的設備,所以服務器電源的供電特性是整個數據中心供配電系統建設的出發點和歸宿點。
